Как посчитать площадь сечения трубы

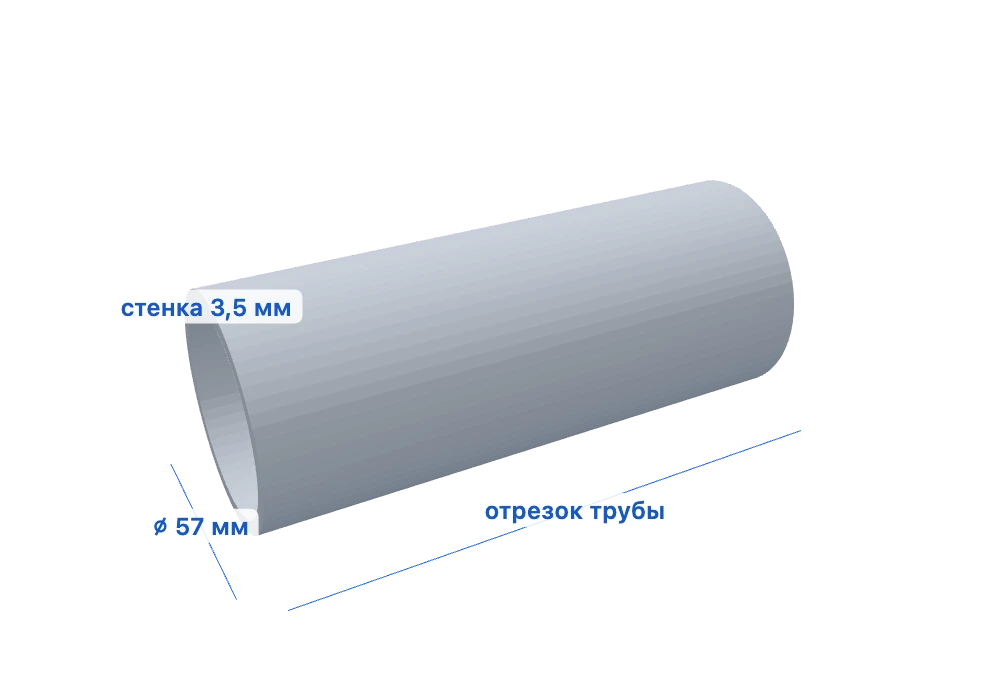

Трубу маркируют двумя числами: наружный диаметр и толщина стенки. Труба 57 × 3,5 — это наружный диаметр 57 мм и стенка 3,5 мм.
- Внутренний диаметр = наружный − 2 × стенка: 57 − 2 × 3,5 = 50 мм.
- Живое сечение = 3,14 × 50² / 4 = 1963,5 мм², или 19,63 см². Это просвет, через который идёт вода или воздух.
- Сечение по наружному контуру = 3,14 × 57² / 4 = 2551,8 мм².
- Сечение металла — разница: 588,3 мм². По нему считают прочность и вес трубы.
У квадратной и прямоугольной трубы углы скруглены. Калькулятор учитывает это по ГОСТ 30245-2003: наружный радиус — две толщины стенки (у толстых стенок больше), внутренний — на стенку меньше.
Площадь сечения круглых труб: таблица
| Труба, мм | Внутренний диаметр | Живое сечение | По наружному | Поверхность на 1 м |
|---|---|---|---|---|
| 20 × 2,8 | 14,4 мм | 1,63 см² | 3,14 см² | 0,0628 м² |
| 25 × 3,2 | 18,6 мм | 2,72 см² | 4,91 см² | 0,0785 м² |
| 32 × 3,2 | 25,6 мм | 5,15 см² | 8,04 см² | 0,1005 м² |
| 40 × 3,5 | 33,0 мм | 8,55 см² | 12,57 см² | 0,1257 м² |
| 57 × 3,5 | 50,0 мм | 19,63 см² | 25,52 см² | 0,1791 м² |
| 76 × 3,5 | 69,0 мм | 37,39 см² | 45,36 см² | 0,2388 м² |
| 89 × 3,5 | 82,0 мм | 52,81 см² | 62,21 см² | 0,2796 м² |
| 108 × 4 | 100,0 мм | 78,54 см² | 91,61 см² | 0,3393 м² |
| 110 × 4,2 | 101,6 мм | 81,07 см² | 95,03 см² | 0,3456 м² |
| 160 × 6,2 | 147,6 мм | 171,10 см² | 201,06 см² | 0,5027 м² |
Профильная труба: сечение и поверхность
| Труба, мм | Живое сечение | Сечение металла | Поверхность на 1 м |
|---|---|---|---|
| 20 × 20 × 2 | 2,53 см² | 1,34 см² | 0,0731 м² |
| 40 × 20 × 2 | 5,73 см² | 2,14 см² | 0,1131 м² |
| 40 × 40 × 2 | 12,93 см² | 2,94 см² | 0,1531 м² |
| 60 × 40 × 2 | 20,13 см² | 3,74 см² | 0,1931 м² |
| 60 × 60 × 3 | 29,08 см² | 6,61 см² | 0,2297 м² |
| 80 × 40 × 3 | 25,08 см² | 6,61 см² | 0,2297 м² |
| 100 × 100 × 4 | 84,50 см² | 14,95 см² | 0,3863 м² |
Площадь поверхности трубы для покраски
Наружная поверхность — это периметр трубы, умноженный на длину. Для круглой трубы периметр — 3,14 × наружный диаметр, для профильной — сумма сторон за вычетом скруглений.
- Труба 108 × 4, 25 м: 0,3393 × 25 = 8,48 м².
- Профиль 40 × 40, 120 м на каркас навеса: 0,1531 × 120 = 18,38 м².
Торцы в площадь не входят. Расход краски по металлу указан на банке — в литрах или граммах на 1 м²: умножьте его на площадь и число слоёв.
Чего калькулятор не считает
- Объём трубы и воду в ней. Сколько литров в трубе и объём по наружному диаметру — в калькуляторе объёма цилиндра.
- Вес трубы. Массу метра по плотности металла тоже показывает калькулятор объёма цилиндра.
- Расход и скорость потока. Гидравлический расчёт по сечению — отдельная задача.
