Электропроводка

Укажите квартиру или дом и технику — калькулятор разобьёт проводку на линии щита, подберёт автоматы, дифавтоматы и сечение кабеля по нормам, посчитает кабель бухтами, подрозетники и щит. Или подберите кабель для одной линии

Что считаем

Квартира или дом Одна линия

Квартира или дом

Где проводка

Квартира Дом

Площадь м²

? Вся площадь квартиры или дома: по ней считается средний размер помещения. От 10 до 1000 м².

Комнат шт

? Жилые комнаты без кухни. На каждую — 5 розеток и 2 выключателя. От 1 до 20 шт.

Санузлов шт

? Ванные и туалеты. В каждом — 2 розетки и выключатель; все линии санузла — через дифавтомат 30 мА. От 0 до 10 шт.

Потолок м

? От пола до потолка: кабель идёт под потолком и спускается к розеткам. От 2 до 5 м.

До дальней точки м

? От щита до самой дальней розетки или светильника по прямой. По ней считаются потери напряжения и длина кабеля. От 1 до 100 м.

Мощная техника

Электроплита

Духовой шкаф

Стиральная машина

Мощность — стиральная машина кВт

? Из паспорта прибора. Каждая мощная техника — на своей линии с дифавтоматом. От 0,1 до 20 кВт.

Посудомоечная машина

Кондиционер

Водонагреватель

Тёплый пол

Кабель и ввод

Прокладка

В трубе или гофре (B2) По стене без трубы (C) В трубе в утеплённой стене (A2) ? Как лежит кабель — от этого зависит, сколько тока он выдержит. Скрытая проводка в штробе — в гофре (B2). По стене без трубы кабель охлаждается лучше (C), в утеплённой стене — хуже всего (A2).

Поправка к допустимому току

? Табличный ток кабеля дан для 30 °C и одной линии. Если в одной гофре или пучке у щита идут несколько линий или жарко, умножьте на поправку из проекта: две линии рядом — 0,8, три — 0,7 (ГОСТ Р 50571.5.52, таблица B.52.17). От 0,3 до 1.

Запас кабеля %

Без запаса 10 % 15 % 20 % Своё значение ? Сверху к длине кабеля — на обход препятствий и ошибки трассы. От 0 до 50 %.

Одновременность

? Какая доля всей мощности работает сразу. По ней выбирается вводной автомат и кабель. От 0,1 до 1.

Вводной кабель м

? От этажного щита или счётчика до щита квартиры. От 1 до 100 м.

Рассчитать

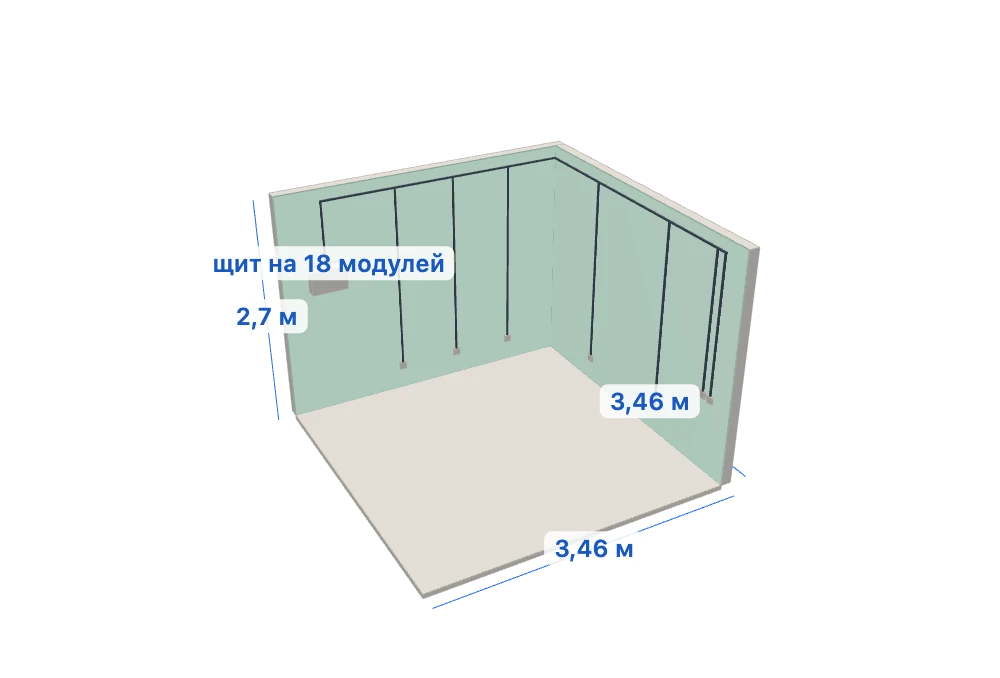

Модель комнаты

Результаты расчёта

Расчёт справочный, проект и подключение — у электрика с допуском

Нагрузка и ввод

Мощность всех линий —

Работает одновременно —

Ток ввода —

Вводной автомат 2P—

Вводной кабель—

Вводной автомат не больше разрешённой мощности по договору с сетевой компанией.

Щит

Автоматы 1P —

Дифавтоматы 30 мА —

Модулей занято —

Щит—

DIN-рейка —

Дифавтомат занимает 2 модуля, автомат — 1, вводной — 2; щит — с запасом 30 %.

Кабель

ВВГнг(А)-LS, по сечениям—

Всего с вводом—

Длина — по трассам линий с запасом. Меньше 50 м покупают отрезом.

Монтаж

Розетки —

Выключатели —

Подрозетники—

Распаечные коробки —

Клеммы —

Гофра —

Изолента —

На комнату — 5 розеток и 2 выключателя, на кухню — 7 розеток, на санузел и коридор — по 2.

Линии щита

Линия	Защита	Кабель, мм²	Длина
—	—	—	—

Дифавтомат 30 мА — на розетки, технику и всё в санузле (ПУЭ, п. 7.1.79; ГОСТ Р 50571.7.701). Автомат не больше допустимого тока кабеля. Длина — по трассе, без запаса.
