Как рассчитать навес из профильной трубы
Односкатный навес собирают так: два ряда столбов — задний выше на перепад ската, — по ним продольные прогоны, поперёк — балки с шагом, по балкам — обрешётка и кровля. Калькулятор считает каждый элемент:
- Сколько трубы. Столбы с заделкой в бетон, прогоны и обрешётка на всю длину со свесами, балки — на длину ската со свесами.
- Выдержит ли. Прогоны, балки и обрешётку проверяет как стальные балки на снег и вес кровли: напряжение не больше расчётного сопротивления стали С245, прогиб — не больше 1/200 пролёта.
- Какую трубу взять. Для каждого элемента — самая лёгкая труба из ходовых размеров, которая проходит проверку.
- Что купить. Металл в килограммах, листы кровли, саморезы, бетон под столбы и площадь покраски.
Балки навеса по ширине
Шаг балок 0,6 м, профлист, свес 0,3 м. Самая лёгкая подходящая балка:
| Ширина навеса | II снеговой район | III район | IV район |
|---|---|---|---|
| 3 м | 60 × 40 × 3 | 80 × 40 × 3 | — |
| 3,5 м | — | 80 × 40 × 3 | — |
| 4 м | — | 100 × 50 × 3 | 100 × 50 × 3 |
| 5 м | — | 120 × 60 × 4 | — |
| 6 м | — | нужна ферма | — |
Чем реже балки, тем мощнее труба: на ширине 3 м в III районе при шаге 1 м нужна уже 80 × 60 × 3 вместо 80 × 40 × 3.
Прогоны и шаг столбов
Прогон лежит на столбах и несёт половину навеса. Навес шириной 3,5 м:
| Шаг столбов | II район | III район | IV район |
|---|---|---|---|
| 2 м | — | 80 × 40 × 3 | — |
| 2,5 м | — | 80 × 60 × 3 | — |
| 3 м | 100 × 50 × 3 | 120 × 60 × 4 | 120 × 60 × 4 |
Часто дешевле поставить лишний столб, чем брать тяжёлую трубу на прогон.

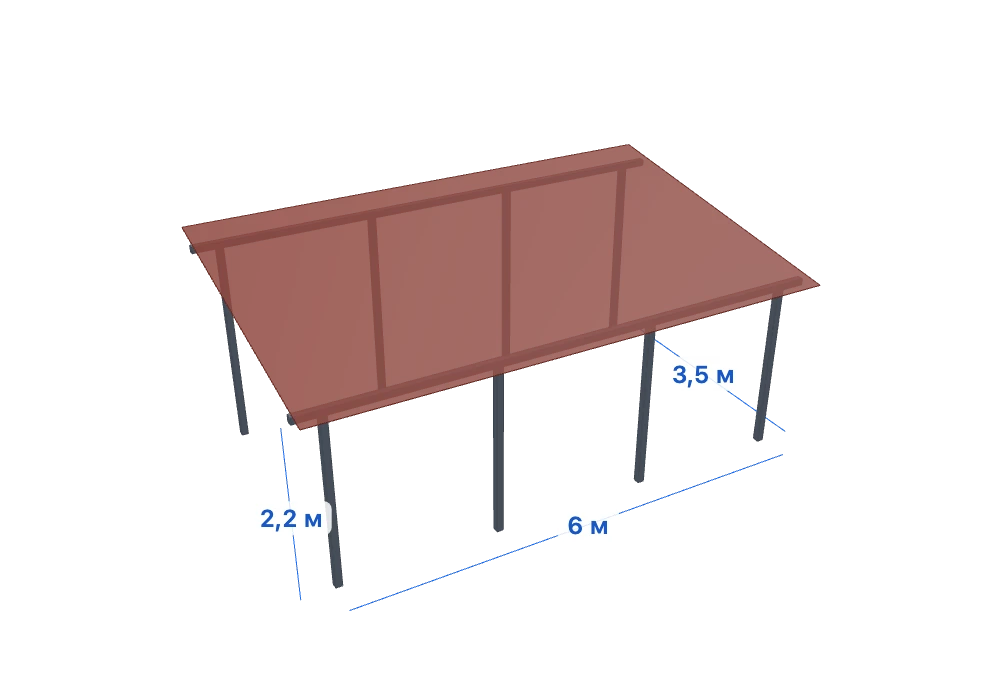

Пример: навес для машины 6 × 3,5 м
Высота 2,2 м, задние столбы выше на 0,5 м, свес 0,3 м, столбы через 2 м, балки через 0,6 м, профлист, III снеговой район.
- Столбы 80 × 80 × 3 — 8 штук, 27,6 м с заделкой 1 м в бетон, 200 кг.
- Прогоны 80 × 40 × 3 — 2 по 6,6 м: прочность использована на 71 %.
- Балки 80 × 40 × 3 — 11 по 4,14 м: прочность 63 %, прогиб 17,5 мм из допустимых 17,7.
- Обрешётка 40 × 20 × 2 — 10 рядов по 6,6 м.
- Металл — 631 кг, кровля — 7 листов С21 по 4,14 м, 219 саморезов, бетон под столбы — 0,57 м³.
Чего калькулятор не считает
- Сварные фермы и арочные навесы — их рассчитывает проектировщик.
- Устойчивость столбов и ветер — калькулятор их не проверяет. Для высокого или открытого всем ветрам навеса нужен расчёт проектировщика.
- Двускатный навес и навес у стены дома — посчитайте как два односкатных или как навес с одним рядом столбов, подставив ширину до стены.
- Площадь покраски отдельной трубы — калькулятор площади трубы; профлист на крышу дома — калькулятор профлиста.
